НАЗНАЧЕНИЕ
ЭЦВ – Центробежные скважинные электронасосные агрегаты, предназначены для подъема из скважин воды общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) 6,5-9,5, с температурой 25°С и с массовой долей твердых механических примесей не более 0,01%; содержанием хлоридов не более 350 мг/л, сульфатов не более 500 мг/л, сероводорода не более 1,5мг/л. Они могут быть использованы для промышленного и сельскохозяйственного водоснабжения и орошения, а также для понижения уровня грунтовых вод.
Агрегат состоит из асинхронного электродвигателя, и многосекционной центробежной насосной части, соединенных между собой жесткой муфтой.
Ротор насоса и ротор электродвигателя вращаются в резинометаллических подшипниках. В днище электродвигателя расположен упорный подшипник, воспринимающий осевую нагрузку. На входе в насосную часть установлена защитная сетка-фильтр, предохраняющая насос от попадания крупных механических частиц. Электродвигатель водонаполненный с короткозамкнутым ротором, с синхронной частотой вращения 3000 об/мин. «Беличья клетка» ротора выполнена из меди. Обмотка статора выполнена водостойким проводом. Охлаждение электродвигателя осуществляется перекачиваемой водой.
Условное обозначение:
ЭЦВ – тип агрегата (Э- погружной электродвигатель, Ц- центробежный насос, В- для подачи воды)
ЭЦВ 8-25-100 , где
8 – максимально допустимый для данного типоразмера внутренний диаметр обсадной колонны (скважины), (дюйм)
25 – подача (м3/час)
100 - напор (м в.ст.)
Различают 4 конструктивных исполнения насосной части:
1. Насосы с рабочими колесами, зафиксированными на валу. Осевое гидравлическое усилие воспринимается опорным устройством, расположеном в электродвигателе. Обоймы лопаточных отводов – штампованные.
2. Обоймы лопаточных отводов цилиндрические из труб с дисками, которые фиксируют отводы в осевом направлении, разделяют межступенчатые полости и образуют щелевые уплотнения рабочих колес.
3. Насосы с литыми (горшковыми) лопаточными отводами. Ступени насосов – полуосевого типа. Рабочие колеса зафиксированы на валу.
4. Моноблочные электронасосные агрегаты (рабочее колесо расположено на валу электродвигателя).
Для насосов, работающих на химически активной воде, на воде с повышенной температурой или на воде с повышенным содержанием твердых механических примесей, в условном обозначении после чисел должны соответственно добавляться буквы Х,Тр,Г,ХТр,ХТрГ:
Г- для подачи воды с минерализацией не более 2500 мг/л
Х- для воды с минерализацией до 2200 мг/л
ХТр- для морской воды с температурой от -2 до +30°С
ХТрГ- для йодо-бромистой воды с температурой до 70°С
нрк – рабочее колесо из нержав.стали ,
нро – рабочее колесо и отвод из нержав.стали,
без обозначения – армированное нержав.сталью рабочее колесо.

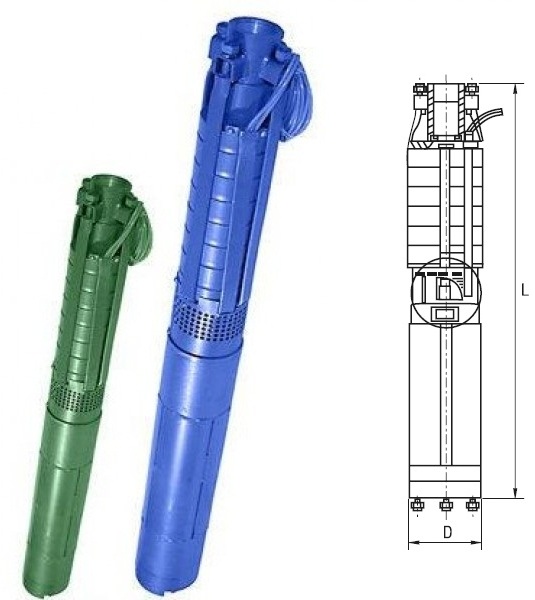

Технические характеристики и габаритные размеры насосных агрегатов типа ЭЦВ
|
Марка насоса |
Подача м³/ч |
Напор, м |
Потреб. ток, А |
Мощ-сть, кВт |
Диаметр, D.мм |
Длина L.мм |
Масса кг |
| ЭЦВ 4-2,5-65 |
2,5 |
65 |
3,8 |
1,1 |
96 |
810 |
18 |
| ЭЦВ 4-2,5-80 |
2,5 |
80 |
4,2 |
1,1 |
96 |
890 |
19 |
| ЭЦВ 4-2,5-100 |
2,5 |
100 |
6,5 |
1,5 |
96 |
1190 |
27 |
| ЭЦВ 4-2,5-120 |
2,5 |
120 |
8 |
2,2 |
96 |
1350 |
33 |
| ЭЦВ 4-6,5-70 |
6,5 |
70 |
8 |
2,2 |
96 |
1265 |
28,5 |
| ЭЦВ 4-6,85 |
6,5 |
85 |
11 |
3 |
96 |
1480 |
32,5 |
| ЭЦВ 4-6,5-115 |
6,5 |
115 |
12 |
4 |
96 |
1700 |
38,5 |
| ЭЦВ 4-6,5-130 |
6,5 |
130 |
14,5 |
5,5 |
96 |
1980 |
42 |
| ЭЦВ 4-6,5-150 |
6,5 |
150 |
16 |
5,5 |
96 |
2130 |
44 |
| ЭЦВ 4-10-40 |
10 |
40 |
09,5 |
3 |
96 |
1175 |
29 |
| ЭЦВ4-10-55 |
10 |
55 |
09,5 |
3 |
96 |
1315 |
31 |
| ЭЦВ 4-10-70 |
10 |
70 |
10 |
4 |
96 |
1530 |
35 |
| ЭЦВ 4-10-85 |
10 |
85 |
13 |
5,5 |
96 |
1760 |
41 |
| ЭЦВ 4-10-95 |
10 |
95 |
15 |
5,5 |
96 |
1980 |
42 |
| ЭЦВ 4-10-110 |
10 |
110 |
16 |
5,5 |
96 |
2130 |
44 |
| ЭЦВ 5-4-75 |
4 |
75 |
6,5 |
2,2 |
120 |
1200 |
42 |
| ЭЦВ 5-4-125 |
4 |
125 |
11 |
3 |
120 |
1540 |
52 |
| ЭЦВ 5-6,5-80 |
6,5 |
80 |
10 |
4 |
120 |
1380 |
49 |
| ЭЦВ 5-6,5-120 |
6,5 |
120 |
12 |
2,2 |
120 |
1860 |
67 |
| ЭЦВ 6-4-70 |
4 |
70 |
4,6 |
4 |
145 |
1030 |
55 |
| ЭЦВ 6-4-130 |
4 |
130 |
8 |
4 |
145 |
1300 |
64 |
| ЭЦВ 6-4-190 |
4 |
190 |
10 |
2,2 |
145 |
1450 |
65 |
| ЭЦВ 6-6,5-60 |
6,5 |
60 |
5,5 |
3 |
145 |
1045 |
56 |
| ЭЦВ 6-6,5-85 |
6,5 |
85 |
8 |
4 |
145 |
1240 |
66 |
| ЭЦВ6-6,5-125 |
6,5 |
125 |
10 |
5,5 |
145 |
1370 |
68 |
| ЭЦВ 6-6,5-140 |
6,5 |
140 |
11 |
7,5 |
145 |
1410 |
72 |
| ЭЦВ 6-6,5-185 |
6,5 |
185 |
14 |
7,5 |
145 |
1650 |
83 |
| ЭЦВ 6-6,5-225 |
6,5 |
225 |
18 |
2,2 |
145 |
1780 |
87 |
| ЭЦВ 6-10-50 |
10 |
50 |
5,8 |
4 |
145 |
1015 |
55 |
| ЭЦВ 6-10-80 |
10 |
80 |
8 |
5,5 |
145 |
1200 |
66 |
| ЭЦВ 6-10-110 |
10 |
110 |
12 |
5.5 |
145 |
1320 |
68 |
| ЭЦВ 6-10-140 |
10 |
140 |
13,5 |
6,3 |
145 |
1470 |
72 |
| ЭЦВ 6-10-185 |
10 |
185 |
18,5 |
8 |
145 |
1750 |
89 |
| ЭЦВ 6-10-235 |
10 |
235 |
24 |
11 |
145 |
1960 |
94 |
| ЭЦВ 6-10-350 |
10 |
350 |
35 |
13 |
145 |
2480 |
121 |
| ЭЦВ 6-16-75 |
16 |
75 |
16 |
5,5 |
145 |
1355 |
70 |
| ЭЦВ 6-16-90 |
16 |
90 |
15 |
6,3 |
145 |
1430 |
72 |
| ЭЦВ 6-16-110 |
16 |
110 |
20 |
7,5 |
145 |
1615 |
80 |
| ЭЦВ 6-16-140 |
16 |
140 |
26 |
11 |
145 |
1850 |
91 |
| ЭЦВ 6-16-160 |
16 |
160 |
30 |
13 |
145 |
2000 |
103 |
| ЭЦВ 6-16-190 |
16 |
190 |
34 |
13 |
145 |
2200 |
110 |
| ЭЦВ 8-16-140 |
16 |
140 |
24 |
11 |
186 |
1440 |
106 |
| ЭЦВ 8-16-160 |
16 |
160 |
24 |
11 |
186 |
1590 |
110 |
| ЭЦВ 8-16-180 |
16 |
180 |
35 |
16 |
186 |
1650 |
124 |
| ЭЦВ 8-16-200 |
16 |
200 |
35 |
16 |
186 |
1620 |
128 |
| ЭЦВ 8-16-260 |
16 |
260 |
45 |
22 |
186 |
1270 |
142 |
| ЭЦВ 8-25-55 |
25 |
55 |
14 |
5,5 |
186 |
1100 |
70 |
| ЭЦВ 8-25-70 |
25 |
70 |
16,5 |
7,5 |
186 |
1220 |
79 |
| ЭЦВ 8-25-100 |
25 |
100 |
24 |
11 |
186 |
1410 |
100 |
| ЭЦВ 8-25-125 |
25 |
125 |
30 |
13 |
186 |
1570 |
115 |
| ЭЦВ 8-25-150 |
25 |
150 |
35 |
16 |
186 |
1545 |
123 |
| ЭЦВ 8-25-180* |
25 |
180 |
46 |
22 |
186 |
1660 |
152 |
| ЭЦВ 8-25-230* |
25 |
230 |
54 |
25 |
186 |
1840 |
170 |
| ЭЦВ 8-25-300* |
25 |
300 |
66 |
32 |
186 |
2200 |
190 |
| ЭЦВ 8-40-60 |
40 |
60 |
24 |
11 |
186 |
1310 |
98 |
| ЭЦВ 8-40-90 |
40 |
90 |
33 |
15 |
186 |
1440 |
110 |
| ЭЦВ 8-40-120 |
40 |
120 |
48 |
22 |
186 |
1490 |
126 |
| ЭЦВ 8-40-150 |
40 |
150 |
54 |
25 |
186 |
1790 |
133 |
| ЭЦВ 8-40-180 |
40 |
180 |
63 |
30 |
186 |
1920 |
150 |
| ЭЦВ 8-65-70 |
65 |
70 |
49 |
22 |
186 |
1735 |
115 |
| ЭЦВ 8-65-90 |
65 |
90 |
65 |
27 |
186 |
2090 |
198 |
| ЭЦВ 8-65-110 |
65 |
110 |
70 |
33 |
186 |
2165 |
201 |
| ЭЦВ 8-65-145 |
65 |
145 |
100 |
45 |
186 |
2500 |
232 |
| ЭЦВ 8-65-180 |
65 |
180 |
108 |
45 |
186 |
2660 |
240 |
| ЭЦВ 10-65-65*нрк |
65 |
65 |
42 |
22 |
235 |
1310 |
130 |
| ЭЦВ 10-65-110*нрк |
65 |
110 |
65 |
32 |
235 |
1640 |
220 |
| ЭЦВ 10-65-150*нрк |
65 |
150 |
93 |
45 |
235 |
1840 |
170 |
| ЭЦВ 10-65-175*нрк |
65 |
175 |
93 |
45 |
235 |
1920 |
265 |
| ЭЦВ 10-65-200*нрк |
65 |
200 |
106 |
50 |
235 |
2000 |
285 |
| ЭЦВ 10-65-225*нрк |
65 |
225 |
125 |
65 |
235 |
2095 |
290 |
| ЭЦВ 10-65-250*нрк |
65 |
250 |
135 |
65 |
235 |
2170 |
300 |
| ЭЦВ 10-65-275*нрк |
65 |
275 |
155 |
75 |
235 |
2320 |
320 |
| ЭЦВ 10-100-120*нрк |
100 |
120 |
115 |
55 |
235 |
2200 |
301 |
| ЭЦВ 10-120-40*нрк |
120 |
40 |
46 |
22 |
235 |
1320 |
183 |
| ЭЦВ 10-120-60*нрк |
120 |
60 |
60 |
32 |
235 |
1615 |
223 |
| ЭЦВ 10-120-80*нрк |
120 |
80 |
85 |
33 |
235 |
1700 |
231 |
| ЭЦВ 10-120-100*нрк |
120 |
100 |
95 |
45 |
235 |
1930 |
271 |
| ЭЦВ 10-120-140*нрк |
120 |
140 |
141 |
80 |
235 |
2280 |
326 |
| ЭЦВ 10-160-35*нрк |
160 |
35 |
47 |
22 |
235 |
1485 |
204 |
| ЭЦВ 10-160-50*нрк |
160 |
50 |
67 |
33 |
235 |
1615 |
236 |
| ЭЦВ 12-160-100*нро |
160 |
100 |
130 |
65 |
235 |
2175 |
332 |
| ЭЦВ 12-160-140*нро |
160 |
140 |
165 |
80 |
281 |
1970 |
327 |
| ЭЦВ 12-200-35*нрк |
200 |
35 |
69 |
90 |
281 |
1550 |
235 |
| ЭЦВ 12-210-25*нрк |
210 |
25 |
55 |
45 |
281 |
1260 |
175 |
| ЭЦВ 12-210-55*нрк |
210 |
55 |
98 |
65 |
281 |
1640 |
250 |
| ЭЦВ 12-250-35*нро |
250 |
35 |
78 |
|
281 |
1680 |
267 |
| ЭЦВ 12-250-70*нро |
250 |
70 |
146 |
|
281 |
2090 |
350 |
| БЦП 0,63-25 |
2,26 |
25 |
4 |
|
96 |
570 |
20 |
| БЦП 0,63-40 |
2,26 |
40 |
6,0 |
|
96 |
680 |
23,2 |
