Назначение
Консольные насосы, типа К относятся к центробежным одноступенчатым, насосам с односторонним подводом жидкости к рабочему колесу. Предназначены для перекачивания в стационарных условиях чистой воды (кроме морской) с рН=6-9, температурой от 0°С до +85°С и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.
Материал основных деталей — серый чугун.
Выпускают насосы 4-х видов:

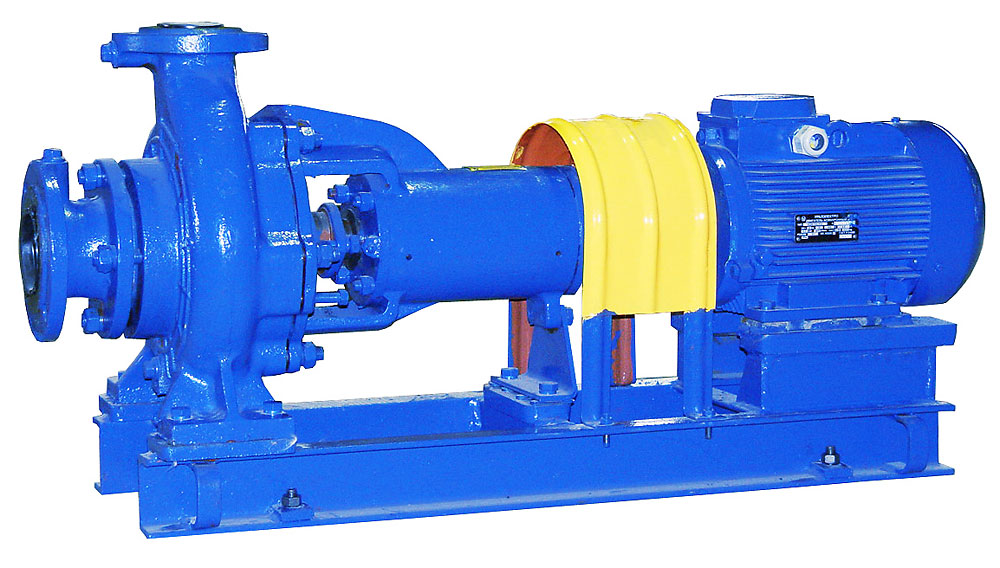

1. К — консольный насос, горизонтальный с опорой на корпусе, с приводом от двигателя через упругую муфту.

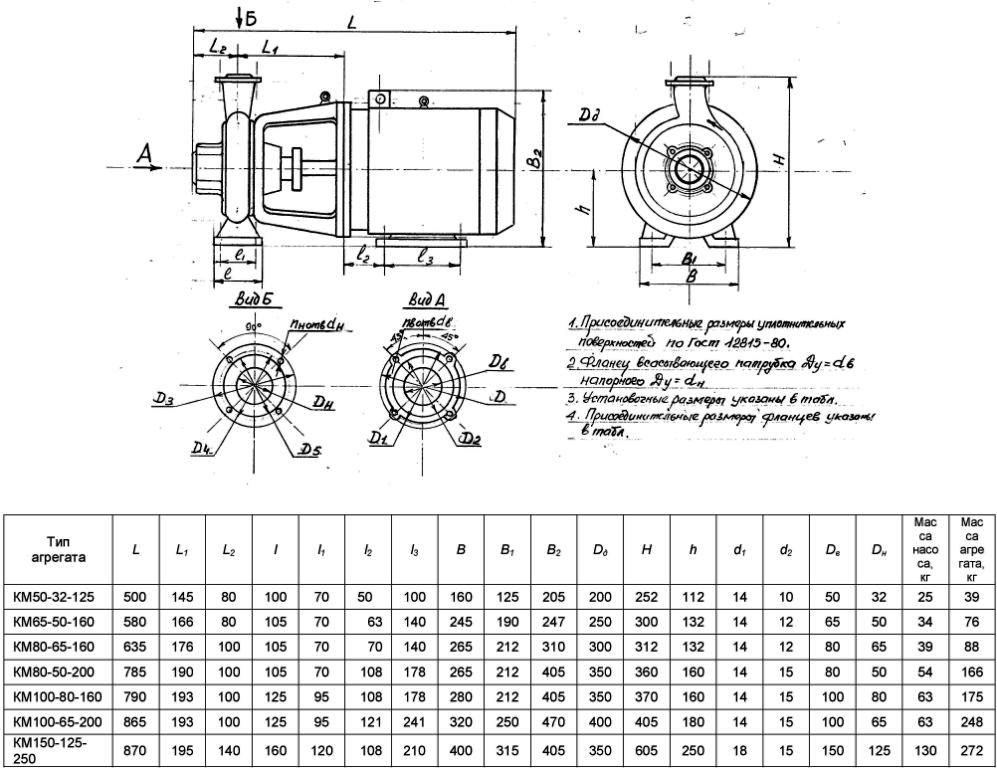

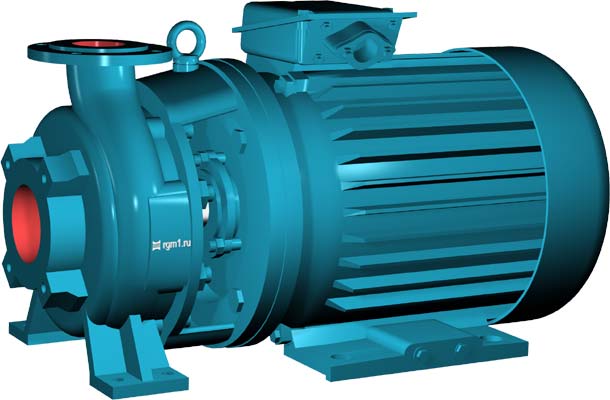

2. КМ, КММ — консольный, моноблочный эл. насосный агрегат с рабочим колесом , закреплённым на конце вала электродвигателя. В качестве привода в КМ используется общепромышленный асинхронный двигатель с удлинённым валом.
3. КМП – повысительный для установки в жилых зданиях.( до +105° С)
4. ЦВЦ (до +70° С), КМЛ, ЦНЛ, АЦМЛ, ЦМЛ, ЛМ – линейный, оси всасывающего и напорного патрубков расположены в линию. Ось двигателя может быть расположена как горизонтально, так и вертикально.
Условное обозначение: К 100–65–200а–СД
«К» — тип насоса;
«100» — диаметр всасывающего патрубка в мм;
«65» — диаметр напорного патрубка в мм;
«200» — диаметр рабочего колеса в мм;
«а» — индекс обточки рабочего колеса (без обточки по умолчанию не обозначается);
«СД» — тип уплотнения двойной сальник (одинарный сальник по умолчанию не обозначается);
«-5″ – одинарное торцевое уплотнение John Crane (Англия). Рабочая температура – до +105° С
(Насос К80-50-200С-УХЛ4 К)- УХЛ – климатическое исполнение;
4 – категория размещения агрегата при эксплуатации.
Потребитель довольно часто сталкивается с отсутствием нужного насоса по проекту из-за дефицита или снятия его с производства без соответствующей замены, что вошло в практику нашего насосостроения. На нашем сайте представлены таблицы заменяемости насосов разного года выпуска на последнюю модификацию.
Таблица заменяемости насосов типа К
|
с 1973 года |
с 1982 года |
с 1990 года |
|
1,5 К-6 |
К 8/18 |
К 50-32-125 |
|
2 К-6 |
К 20/30 |
К 50-32-125 |
|
2 К-9 |
К 45/30 |
КМ 65-50-160 |
|
3 К-6 |
К 45/55 |
К 80-65-160 |
|
4 К-12 |
К 90/35 |
К 100-80-160 |
|
4 К-8 |
К 90/55 |
К 100-65-200 |
|
4 К-6 |
К 90/85 |
К 100-65-250 |
|
6 К-8 |
К 160/30 |
К 150-125-315 |
|
8 К-12 |
К 290/30 |
К 200-150-315 |
Таблица заменяемости насосов типа КМ
|
с 1973 года |
с 1982 года |
с 1990 года |
|
1,5 КМ-6 |
КМ 8/18 |
КМ 50-32-125 |
|
2 КМ-6 |
КМ 20/30 |
КМ 65-50-160 |
|
2 К-9 |
К 45/30 |
КМ 65-50-160 |
|
3 КМ-6 |
КМ 45/55 |
КМ 80-50-200 |
|
4 КМ-12 |
КМ 90/35 |
КМ 100-80-160 |
|
4 КМ-8 |
КМ 90/55 |
КМ 100-65-200 |
|
4 КМ-6 |
КМ 90/85 |
КМ 100-65-250 |
