вихревые

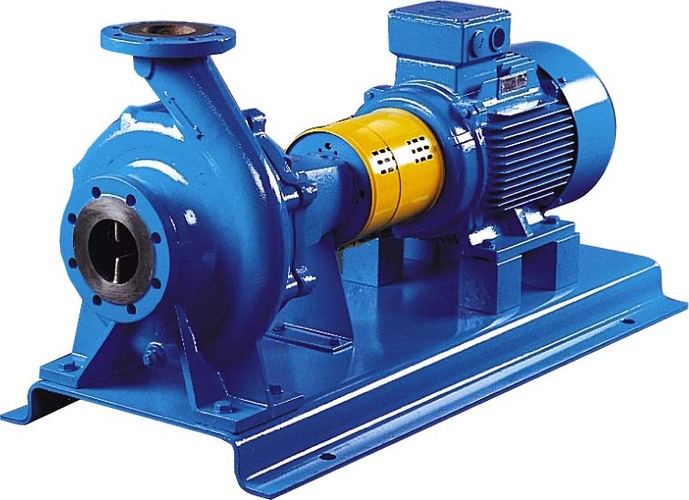

НАЗНАЧЕНИЕ
ВК ( Вихревые консольные) насосы предназначены для перекачивания воды, нейтральных, горючих, токсичных, легковоспламеняющихся и взрывоопасных, а также химически активных жидкостей с температурой от -40 до 85°С, с содержанием твердых включений не более 0,01% по массе размером до 0,05 мм. Достоинством вихревых насосов является то, что они обладают хорошей самовсасывающей способностью при наличии воздушных колпаков на напорной линии.
Применяются в системах водоснабжения, химической и нефтеперерабатывающей промышленности.
- исполнение ВКО – с обогревом, для перекачивания легко застывающих жидкостей;
- исполнение ВКС – с воздушным колпаком , для обеспечения самовсасывания насосы .
.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ - ВК 5/32к-2г
ВК – тип насоса (вихревой консольный)
5 – подача (л/сек)
32 – напор (м)
к – материал проточной части(а, б, аб)
исп.а - материал корпуса, крышек, напорн. колпака – чугун СЧ20, раб. колеса – сталь20Х13Л.
исп.б - материалы деталей проточной части – бронза Бр010Ф1 или Бр010Ц2.
исп.аб - материал корпуса, крышек, напорного колпака – чугун, рабочего колеса – бронза.
исп. к - материал проточной части – хромо-никелевая сталь 12Х18Н9ТЛ или 10Х21Н5ТЛ.
2г – уплотнение вала (двойное торцовое)
Уплотнение вала насосов – двойной мягкий сальник или двойное торцевое уплотнение (2Г).
Насосы с мягким сальником применяются для перекачивания воды, нейтральных и химически активных жидкостей с температурой от -15 до 85°С. Насосы с торцевым уплотнением применяются для перекачивания токсичных, горючих, легковоспламеняющихся и взрывоопасных жидкостей с температурой от -40 до 85°С. При этом насосы комплектуются электродвигателем во взрывозащищенном исполнении.
Технические характеристики
| Марка насоса |
Подача, м3/ч |
Напор, м |
Частота вращения, об/мин |
Мощность двигателя, кВт |
| ВК 2/26А |
7,2 |
26 |
1450 |
5,5 |
| ВК 2/26АБ-2Г |
7,2 |
26 |
1450 |
5,5 |
| ВК 2/26Б |
7,2 |
26 |
1450 |
5,5 |
| ВК 2/26Б-2Г |
7,2 |
26 |
1450 |
5,5 |
| ВК 2/26К |
7,2 |
26 |
1450 |
5,5 |
| ВКС 2/26АБ-2Г |
7,2 |
26 |
1450 |
5,5 |
| ВКС 2/26Б |
7,2 |
26 |
1450 |
5,5 |
| ВКС 2/26Б-2Г |
7,2 |
26 |
1450 |
5,5 |
| ВК 4/28АБ-2Г |
14,4 |
28 |
1450 |
7,5 |
| ВК 4/28Б |
14,4 |
28 |
1450 |
7,5 |
| ВК 4/28Б-2Г |
14,4 |
28 |
1450 |
7,5 |
| ВК 4/28К-2Г |
14,4 |
28 |
1450 |
7,5 |
| ВКС 4/28АБ-2Г |
14,4 |
28 |
1450 |
7,5 |
| ВКС 4/28Б |
14,4 |
28 |
1450 |
7,5 |
| ВКС 4/28Б-2Г |
14,4 |
28 |
1450 |
7,5 |
| ВК 5/32А |
18 |
32 |
1450 |
11 |
| ВК 5/32АБ-2Г |
18 |
32 |
1450 |
11 |
| ВК 5/32Б |
18 |
32 |
1450 |
11 |
| ВК 5/32Б-2Г |
18 |
32 |
1450 |
11 |
| ВК 5/32К |
18 |
32 |
1450 |
11 |
| ВК 5/32К-2Г |
18 |
32 |
1450 |
11 |
| ВКС 5/32А |
18 |
32 |
1450 |
11 |
| ВКС 5/32АБ-2Г |
18 |
32 |
1450 |
11 |
| ВКС 5/32Б |
18 |
32 |
1450 |
11 |
| ВКС 5/32Б-2Г |
18 |
32 |
1450 |
11 |
| ВК 10/45А |
36 |
45 |
1450 |
30 |
| ВК 10/45Б |
36 |
45 |
1450 |
30 |
| ВК 10/45К |
36 |
45 |
1450 |
30 |
| ВКС 10/45А |
36 |
45 |
1450 |
30 |
| ВКС 10/45Б |
36 |
45 |
1450 |
30 |
Технические характеристики с электродвигателем
|
Марка агрегата |
Параметры электродвигателя |
Габаритные и присоединительные размеры, мм |
Масса насосного агрегата, кг |
|||||||||
|
|
ТИП |
кВт |
L |
B |
H |
L1 |
L2 |
В1 |
B2 |
Dy |
Dy1 |
|
| ВК 2/26 | АИР100L4 |
4 |
835 |
310 |
361* |
102 |
257 |
250 |
250 |
40 |
40 |
78 |
| ВК 2/26 | АИММ112М4 |
5,5 |
1040 |
290 |
481* |
102 |
257 |
240 |
240 |
40 |
40 |
144 |
| ВК 2/26 | АИР112М4 |
5,5 |
902 |
290 |
396* |
102 |
257 |
240 |
240 |
40 |
40 |
103 |
| ВКС 2/26 | АИР100L4 |
4 |
840 |
310 |
448 |
102 |
262 |
250 |
250 |
40 |
40 |
84 |
| ВКC 2/26 | АИММ112М4 |
5,5 |
1045 |
290 |
481* |
102 |
262 |
240 |
240 |
40 |
40 |
140 |
| ВКC 2/26 | АИР112М4 |
5,5 |
907 |
290 |
448 |
102 |
262 |
240 |
240 |
40 |
40 |
111 |
| ВК 4/28 | АИР112М4 |
5,5 |
914 |
290 |
396* |
102 |
269 |
240 |
240 |
40 |
40 |
106 |
| ВК 4/28 | АИРМ132S4 |
7,5 |
942 |
310 |
428* |
102 |
269 |
240 |
254 |
40 |
40 |
126 |
| ВК 4/28 | АИММ132S4 |
7,5 |
1062 |
310 |
518* |
102 |
269 |
240 |
254 |
40 |
40 |
179 |
| ВКC 4/28 | АИР112М4 |
5,5 |
914 |
290 |
444 |
102 |
269 |
240 |
240 |
40 |
40 |
113 |
| ВКC 4/28 | АИРМ132S4 |
7,5 |
942 |
310 |
456 |
102 |
269 |
240 |
254 |
40 |
40 |
134 |
| ВКC 4/28 | АИММ132S4 |
7,5 |
1062 |
310 |
518* |
102 |
269 |
240 |
254 |
40 |
40 |
187 |
| ВК 5/32 | АИРМ132М4 |
11 |
998 |
310 |
428* |
102 |
275 |
240 |
254 |
40 |
40 |
143 |
| ВК 5/32 | АИР112М4 |
5,5 |
920 |
290 |
396* |
102 |
275 |
240 |
240 |
40 |
40 |
102 |
| ВК 5/32 | АИММ132М4 |
11 |
1104 |
310 |
518* |
102 |
275 |
240 |
243 |
40 |
40 |
187 |
| ВКС 5/32 | АИРМ132М4 |
11 |
998 |
310 |
464 |
102 |
275 |
240 |
254 |
40 |
40 |
147 |
| ВКС 5/32 | АИР112М4 |
5,5 |
940 |
290 |
452 |
102 |
296 |
240 |
240 |
40 |
40 |
107 |
| ВКС 5/32 | АИММ132М4 |
11 |
1104 |
310 |
518* |
102 |
275 |
240 |
243 |
40 |
40 |
191 |
| ВК 10/45 | АИР160М4 |
18,5 |
1174 |
341 |
512* |
97 |
297 |
290 |
290 |
65 |
65 |
228 |
| ВК 10/45 | А180М4 |
30 |
1269 |
366 |
522* |
97 |
297 |
315 |
315 |
65 |
65 |
266 |
| ВК 10/45 | АИМР180М4 |
30 |
1302 |
366 |
652* |
97 |
297 |
315 |
315 |
65 |
65 |
392 |
| ВКС 10/45 | АИР160М4 |
18,5 |
1174 |
341 |
547 |
97 |
297 |
290 |
290 |
65 |
65 |
232 |
| ВКС 10/45 | А180М4 |
30 |
1269 |
366 |
567 |
97 |
297 |
315 |
315 |
65 |
65 |
270 |
| ВКС 10/45 | АИММ180М4 |
30 |
1302 |
366 |
652* |
97 |
297 |
315 |
315 |
65 |
65 |
396 |
