Кран шаровой межфланцевый ГШК

Техническое описание

Краны предназначены для установки в качестве запорных устройств наружного и внутреннего применения на трубопроводах, транспортирующих:

  • не очищенный от механических примесей природный газ по ГОСТ 5542-87, нефтепродукты (бензины этилированные и неэтилированные, диз. топливо, керосин, масла), воду — исполнение 1 (материал уплотнения затвора — полиуретан СКУ ПФЛ-100);
  • очищенный от механических примесей природный газ, паровую и жидкую фазы сжиженных углеводородов, нефтепродукты, воду — исполнение 2 (материал уплотнения затвора — фторопласт Ф-4). В обозначение вводится дополнительно буква «Ж».

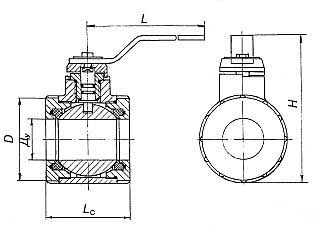

Кран шаровой стяжной ГШК
Кран шаровой стяжной ГШК Технические характеристики

Рабочее давление – 1,6; 2,5; 4 МПа.

Температура окружающей и рабочей среды — от −40 до +80 °С.

Возможно холодное исполнение «Норд» от -60 до +80 °С. В обозначение вводится дополнительно буква «Н».

Класс герметичности — А по ГОСТ 9544-93.

Обозначение Ду Lc, мм L, мм D, мм H, мм Масса, кг
ГШК 50Ф1 50 90 220 100 190 2,75


Приварной кран


Фланцевый кран


С удлиненным штоком


Муфтовый кран


Комбинированный кран
