Краны шаровые КШ, КШИ

Технические характеристики

Рабочая среда — природный и сжиженный углеводородный газ.

Рабочее давление — 1,6 МПа.

Класс герметичности затвора — А по ГОСТ 9544-93.

Диапазон температур рабочей и окружающей среды от −40 до +40 °С.

Краны шаровые КШ, КШИ
Присоединение резьбовое Присоединение резьбовое:
1 — корпус;
2 — сфера;
3 — ось;
4 — уплотнение сферы;
5 — корпус уплотнения;
6 — ручка управления;
7 — гайка;
8 — уплотнительное кольцо.
Обозначение Ду D, мм d, дюйм L, мм Масса, кг
КШ 15р 15 41 G½-A 100 0,6
КШ 20р 20 47 G¾-A 110 0,6
КШ 25р 25 60 G1-A 120 1,5
КШ 32р 32 75 G1¼-A 120 1,8
КШ 40р 40 88 G1½-A 110 2,2
КШ 50р 50 107 G2-A 165 4,1

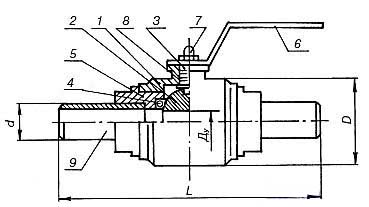

Присоединение сварное Присоединение сварное:
1 — корпус;
2 — сфера;
3 — ось;
4 — уплотнение сферы;
5 — корпус уплотнения;
6 — ручка управления;
7 — гайка;
8 — уплотнительное кольцо;
9 — патрубок
Обозначение Ду D, мм d, мм L, мм Масса, кг
КШ 15с 15 41 19 154 0,7
КШ 20с 20 47 25 170 1,2
КШ 25с 25 60 33 175 1,8
КШ 32с 32 75 39 200 2,4
КШ 40с 40 88 45 285 3
КШ 50с 50 107 57 240 5
КШ 65с 65 126 76 470 12
КШ 80с 80 150 89 300 15
КШ 100с 100 178 108 370 18,8
КШ 125с 125 244 133 500 30
КШ 150с 150 270 160 600 44
КШ 200с 200 350 219 600 81

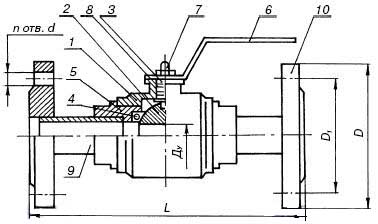

Присоединение фланцевое Присоединение сварное:
1 — корпус;
2 — сфера;
3 — ось;
4 — уплотнение сферы;
5 — корпус уплотнения;
6 — ручка управления;
7 — гайка; 8 — уплотнительное кольцо;
9 — патрубок;
10 — фланец
Обозначение Ду, мм D, мм D1, мм d/n, мм/n L, мм Масса, кг
КШ 25ф 25 115 85 14/4 230 3,8
КШ 32ф 32 135 100 18/4 260 5
КШ 40ф 40 145 110 18/4 200 6,7
КШ 50ф 50 160 125 18/4 300 7
КШ 65ф 65 180 145 18/4 241 14
КШ 80ф 80 195 150 18/8 380 17,2
КШ 100ф 100 215 180 18/8 430 25
КШ 125ф 125 245 210 18/8 381 44
КШ 150ф 150 280 240 22/8 394 53
КШ 200ф 200 335 295 22/12 457 101
