Задвижки клиновые в эпоксидном покрытии серия 06/70

Технические характеристики

  • Привод – ручной (маховик).
  • Рабочая среда – природный газ.
  • Рабочее давление – 1,0 МПа; 1,6 МПа.
  • Температура рабочей среды – от -20 до +60 °С.
  • Присоединение – фланцевое по ГОСТ 12815-80.

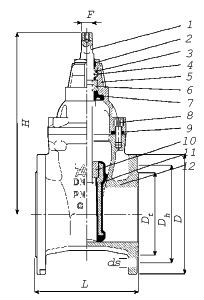

Задвижки клиновые в эпоксидном покрытии cхема серии 06/70

Задвижки клиновые в полиуретановом покрытии, серия 06/70:

Задвижки клиновые в эпоксидном покрытии cхема серии 06/70 1-шток;
2-кольцо грязесъемное NBR;
3-гайка уплотнения штока;
4-кольцо круглое сечение из NBR;
5-крышка корпуса;
6-упорное кольцо;
7-манжета из резины NBR;
8-болт крышки и корпуса;
9-прокладка крышки корпуса;
10-гайка затвора;
11-клиновой затвор;
12-корпус.
Ду L, мм Н, мм F, мм Масса, кг
40 140 241 14 12
50 150 241 14 12
65 170 271 17 15
80 180 297 17 19
100 190 334 19 25
125 200 376 19 33
150 210 448 19 49
200 230 562 24 70
200 230 562 24 70
250 250 664 27 110
250 250 664 27 110
300 270 740 27 160
300 270 740 27 160
