Задвижки клиновые в полиуретановом покрытии серия 46/70

Технические характеристики

  • Присоединение – сварное.
  • Рабочее давление – 1,6 МПа.
  • Рабочая среда – природный газ.
  • Температура рабочей среды от -20 до +60 °С.
  • Привод – ручной: маховик – исп.1; удлинительный шпиндель – исп.2.
Задвижки клиновые в полиуретановом покрытии серия 46/70

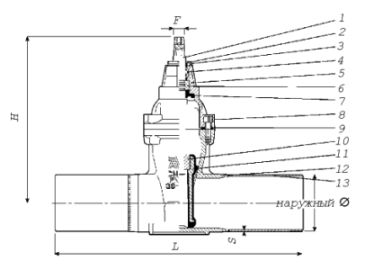

Задвижки клиновые в полиуретановом покрытии, серия 46/70:

Задвижки клиновые в полиуретановом покрытии серия 46/70 1-шток;
2-кольцо грязесъемное NBR;
3-гайка уплотнения штока;
4-кольцо круглого сечения;
5-крышка корпуса;
6-упорное кольцо;
7-манжета из резины NBR;
8-болт крышки корпуса;
9-прокладка крышки корпуса;
10-гайка затвора;
11-клиновой затвор;
12-корпус; 13-патрубок.
Ду Наружный ∅ стальной трубы L, мм H, мм F, мм Масса, кг
50 60,3 570 241 14 8
80 88,9 550 297 17 14
100 114,3 520 334 19 25
150 168,3 530 448 19 49
200 219,1 570 562 24 70
250 273 590 664 27 88
300 323 620 740 27 128
400 426 670 960 32 334
500 530 720 1204 40 553
600 630 770 1347 40 741
