Задвижки клиновые в полиуретановом покрытии серия 36/90

Технические характеристики

  • Рабочая среда – природный газ.
  • Рабочее давление – 1,0 МПа.
  • Температура рабочей среды – от -20 до +60 °С.
  • Присоединение – сварное.
  • Привод ручной: маховик – исп.1; удлинительный шпиндель – исп.2.
Задвижки клиновые в полиуретановом покрытии серия 36/90

Задвижки клиновые в полиуретановом покрытии, серия 36/90:

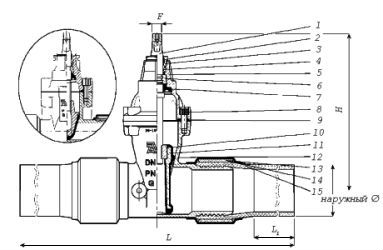

Задвижки клиновые в полиуретановом покрытии cхема серия 36/90 1-шток;
2-кольцо грязесъемное;
3-гайка уплотнения штока;
4-кольцо круглое сечение из NBR;
5-крышка корпуса; 6-подшипник фиксатор;
7- манжета из резины; 8-болт крышки корпуса;
9-прокладка крышки корпуса;
10-гайка клина;
11-клин;
12-корпус;
13-обжимное кольцо;
14-термоусадочный рукав;
15-патрубок.
Ду Наружный ∅ ПЭ трубы L, мм H, мм F, мм Масса, кг
25 32 800 300 13 5,1
32 40 850 300 13 5,5
40 50 880 300 13 5,6
50 63 860 300 13 7,1
80 90 900 255 17 20
100 110 900 265 19 27
125 125 1100 300 19 39
150 160 1100 265 19 52
150 180 1100 265 19 58
200 200 1120 300 24 88
200 225 1100 265 24 91
250 250 1262 300 27 118
250 280 1350 365 27 126
300 315 1350 365 27 192
